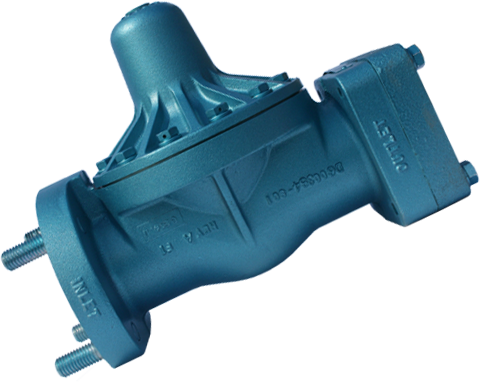

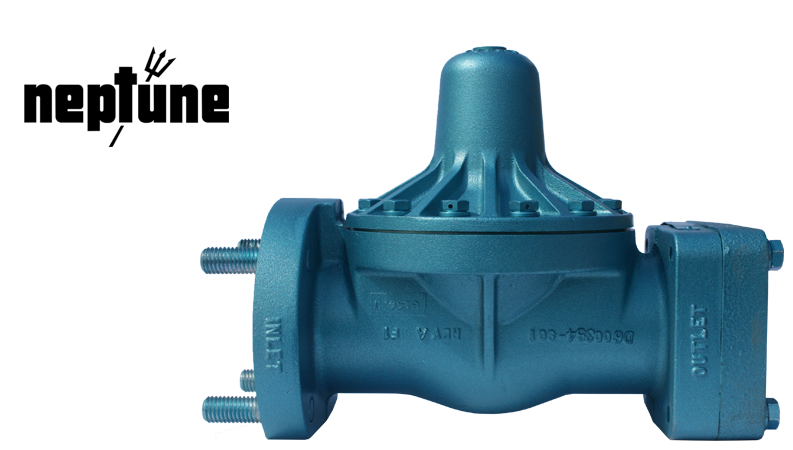

Дифференциальный клапан Neptune 4D-MT



Дифференциальный клапан устанавливается после объемно - массового расходомера и связан с сепаратором жидкой фазы газа (параотделителем) через систему медных каналов (труб) с трехходовым электромагнитным клапаном.

Зачем нужен дифференциальный клапан?

Дифференциальный клапан предназначен для контроля подачи СУГ и прохождения его через расходомер. Сепаратор жидкой и паровой фазы СУГ и дифференциальный клапан работают совместно, чтобы остановить поток продукта через измерительный прибор, пока паровая фаза СУГ не будет удалена из системы через обратный клапан, установленный в верхней части сепаратора газа, обратно в резервуар.

ПАСПОРТ

инструкция по монтажу

Принцип работы

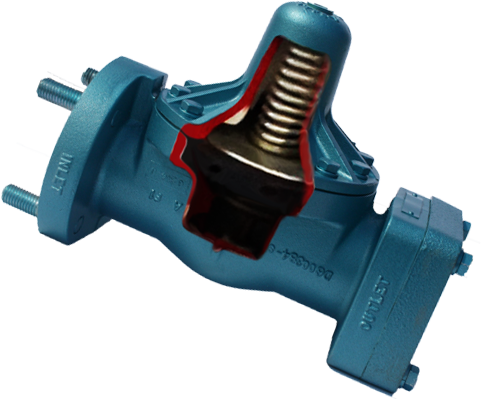

Дифференциальные клапаны обычно закрыты, но при запуске насос выталкивает продукт в систему, пружина клапана будет уступать давлению потока. Для того, чтобы удерживать клапан закрытым, когда паровая фаза отделена от жидкой через сепаратор, пар из сепаратора направляется через трубопровод к обратной стороне пружины клапана. Комбинированное усилие поступающей паровой фазы и силы пружины удерживают клапан в закрытом положении, пока поток паровой фазы не будет устранен.



Описание


Дифференциальный клапан и сепаратор газа комплектуются вместе через электромагнитный клапан при монтаже оборудования в шкафу автоцистерны.
Для контроля работы открытия и закрытия дифференциального клапана электронным регистратором RI505 в систему подачи паровой фазы СУГ устанавливается электромагнитный клапан, который, в свою очередь, перекрывает/открывает поток паровой фазы СУГ на дифференциальный клапан.

В случае отсутствия электромагнитного клапана в системе будут недоступны два режима отгрузки продукта.
РЕЖИМ 1: Отгрузка СУГ по заданной стоимости.
РЕЖИМ 2: Отгрузка СУГ по заданному общему объему в Литрах или массе в Килограммах

При отсутствие трехходового электромгнитного клапана в системе, поток слива газа не может быть автоматически ограничен, в данном случае управляем исключительно гидравлическим приводом.
РЕЖИМ 3: Безшаблонный – по отключению гидравлического насоса подачи СУГ оператором.

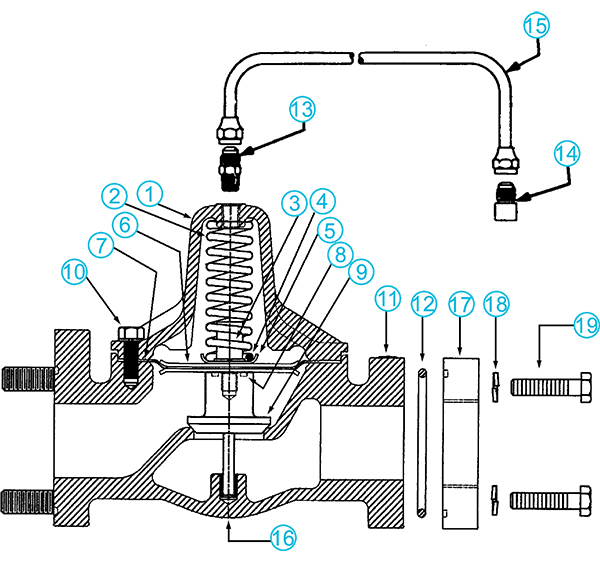

Схема

  • 1. Крышка
  • 2. Пружина клапана диафрагмы

  • 3. Винт диафрагмы

  • 4. Стопорная шайба, сталь 7/16

  • 5. Стопор пружины

  • 6. Стопор диафрагмы
  • 7. Диафрагма

  • 8. Прокладка, уплотнительное кольцо
  • 9. Стержень клапана в собранном виде
  • 10. Винт, 3/8 - 16 х 1-1 / 4, шестигранный HD сталь
  • 11. Корпус
  • 12. Прокладка, уплотнительное кольцо 1/8 х 3-3 / 4
  • 13. Фитинг прямой, 3/8 расклешенная трубка
  • 14. Фитинг угловой, 3/8 расклешенная трубка
  • 15. Трубка, подключения с гайками

  • 16. Втулка подшипника
  • 17. Фланец, 2 " NPT Фланец, 1-1 / 2" NPT
  • 18. Стопорная шайба

  • 19. Винт

  • 20. Обратный клапан Ventline (не показан)


Часто задаваемые вопросы


Вопрос 1) Какое необходимо создать дифференциальное давление для открытия дифференциального клапана?
Ответ : Внутренняя пружина развивает противодавление приблизительно 14.5 фунтов на квадратный дюйм или 1 бар. Таким образом, различие в давлении через резиновую диафрагму должно быть минимум 1 бар: нижнее давление насоса жидкой фазы LPG должно быть выше верхнего давления паровой фазы LPG

Вопрос 2) Давление открытия дифференциального клапана?
Ответ : Дифференциальное давление 1 бар Если давление выше атмосферного, насос должен генерировать по крайней мере 1 бар давление. Например если верхнее давление пара бака LPG = 4 бар, нижнее давление насоса жидкой фазы LPG должно быть по крайней мере= 5 бар, чтобы открыть клапан.

Вопрос 3) Давление открытия дифференциального клапана?
Ответ : Если дифференциальное давления через резиновую диафрагму будет равно , внутренняя пружина закроет клапан. Если линия жидкой фазы LPG всегда будет при более высоком давлении (+ 1 бар), чем давление верхней паровой фазы , клапан останется открытым. Но пружина продолжит применять противодавление на жидкую линию 1 бара.
