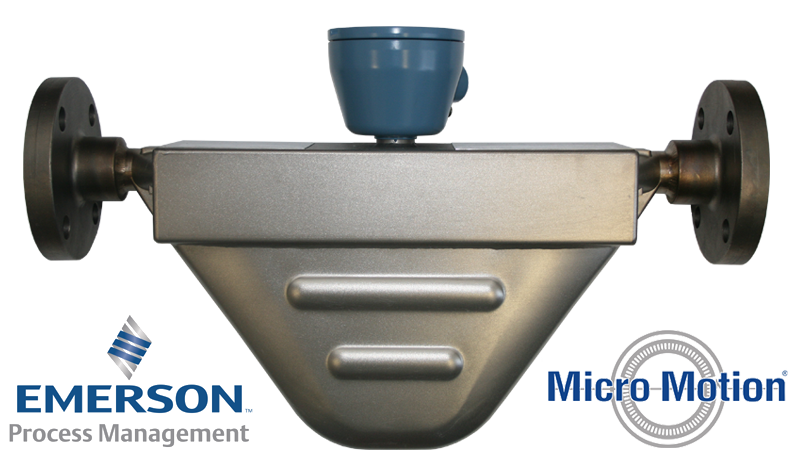

Кориолисовый массовый расходомер (массомер)
EMERSON Micro Motion


Расходомер массовый кориолисовый является измерительным устройством учета проходящей через него массы вещества, в нашем случае мы имеем дело с кориолисовым расходомером сжиженного углеводородного газа, который монтируется на автоцистерну (газовоз) или полуприцеп - емкость. Преимущество кориолисового массового расходомера заключается в том, что данный прибор измеряет проходящую через него массу (из-за чего и получил название - массовый расходомер) с колоссально высокой точностью - не более 0,2% погрешности.

Кориолисовый массовый расходомер измеряет массовый расход продукта, проходящий через датчик (ТРАНСДУССЕР). Механическая часть расходомера Кориолиса состоит из вибрирующего механизма, двух параллельно размещенных U-образных труб, которые изгибаются под действием потока жидкости. Степень изгиба трубы пропорциональна непосредственно массовому расходу. Частота вибрации механизма кориолисового массового расходомера связана с плотностью проходящего продукта в трубах счетчика. Комбинация соотношения массы и плотности позволяет электронике счетчика вычислять общий объем продукта, прошедшего через счетчик. Полученная мера объема точна, эксплуатационные преимущества неоспоримы в своей надежности по сравнению с традиционными механическими объемными счетчиками, имеющими подвижные части.

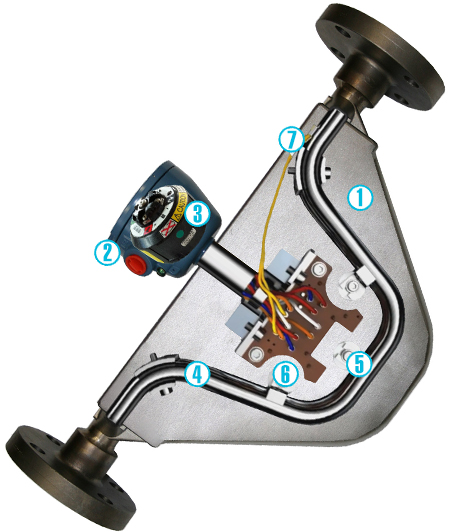

Компоненты
  • 1. Корпус: нержавеющая сталь
  • 2. Клемная коробка
  • 3. Процессор расходомера
  • 4. Две U-образные трубки
  • 5. Генератор тактового импульса
  • 6. Электромагнитные сенсоры
  • 7. Термопара
Свойства
  • Производительность: 310 л/м
  • Размер протока: 1" (DN 25)
  • Присоединение: фланецевое 2"
  • Вес: 13 кг
  • Температура: от -40°С до 90°С
  • Рабочее давление: 25 бар
  • Питание: 17-24В 160 мА

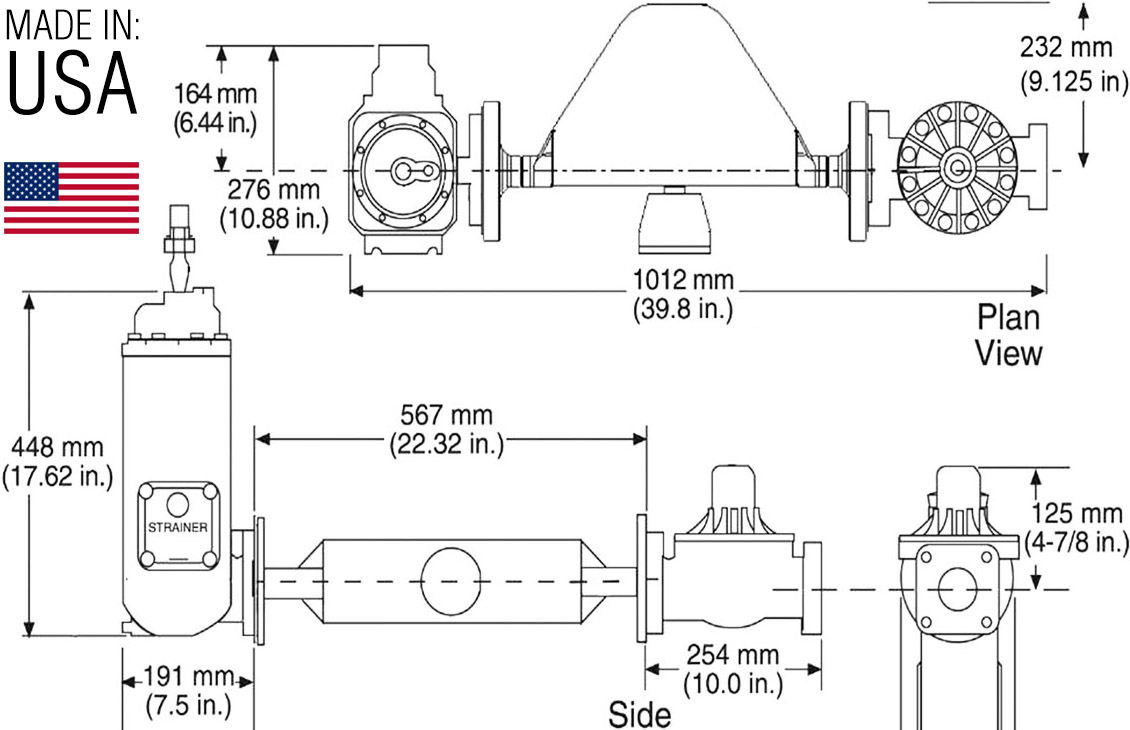

Габариты:

RML2000 объемно – массовый расходомер Кориолиса монтируется в следующем порядке:


На выходное отверстие патрубка 2 дюйма (DN 50) гидравлического насоса подключается сепаратор газа, на ответный фланец сепаратора газа устанавливается RML2000 объемно–массовый расходомер, на ответный фланец счетчика присоединяется дифференциальный клапан. Связь между сепаратором газа и управлением дифференциальным клапаном выполняет трехходовой двухпозиционный электромагнитный клапан, который соединен медной магистралью по паровой фазе. Управляется электромагнитный клапан логическим модулем электронного регистратора массомера RI505.





Почему важно измерение массы?


Объем зависит от температуры, а масса является стабильным значением измерения и остается прежней, не зависимо от температуры и давления, при этом объем может значительно изменяться в различных условиях.

Массовые расходомеры дают чистый, бескомпромиссный учет каждой отгрузки - в любом месте, в любое время.

Что такое принцип Кориолиса?


Математик Густав Дэ Кориолис впервые описал эффект Кориолиса, которым является сила инерции, испытываемая движущимся телом (или, в нашем случае, СУГ) во вращающейся системе координат.

Поскольку жидкость поступает в измерительный прибор, делитель потока делит поток равномерно между двумя трубками. Катушка привода вибрирует с трубками на их резонансной частоте, заставляя их двигаться в противоположных направлениях. Трубки зафиксированы на входе и на выходе в расходомере по средством направленных фиксаторов, трубки вибрируют в дуге вокруг этой оси. Еще две катушки и магниты установлены по одному комплекту на каждом конце узла, служат в качестве датчиков, генерируют синусоидальное напряжение, пропорциональное относительному положению двух трубок. Когда нет проходящего через трубки потока, трубки вибрируют равномерно и выходные сигналы этих катушек находятся в одной фазе.



Когда жидкость протекает через трубы, сила Кориолиса отклоняет концы трубок. Полученные в результате вибрации изгибы трубок находится вне фазы. Эта разность фаз используется для определения массы жидкости, протекающей через трубки.





Также другие измерения могут быть получены с помощью массового расходомера.

К ним относятся:

плотность пропана

Вычесление соотношения пропана и бутана

полный объем

В литрах, фактическая плотность СУГ

чистый объем

В литрах, плотность СУГ, приведенная к 15°С

Температура среды

Температура проходящей жидкости в °С

Удельный вес

Масса отображается в килограммах

Скорость потока

Скорость потока проходящего вещества
