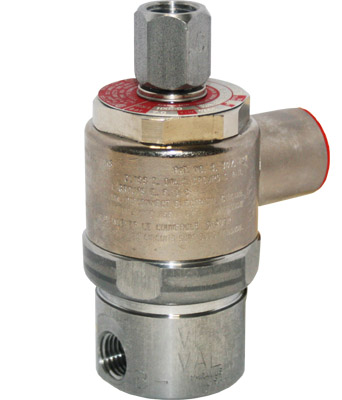

Электромагнитный клапан
Versa ESM-3302


Диафрагменный коллекторный электромагнитный трехходовой клапан потока Versa серия «Е», модель ESM-3302, прямого двухрядного пневматического и гидравлического действия, в компактном взрывобезопасном корпусе, изготовлен из нержавеющей стали марки 316 с отверстиями ¼" ( 6.4mm) резьба «NPT», питание 12V/24V. 3,5W.



Компоненты
  • Корпус: нержавеющая сталь
  • Уплотнения: FKM фторуглерод
  • Привод: Соленоид
  • Катушка: в эпоксидной изоляции
  • Тип: Диафрагма
  • Уплотнения: NBR (Нитрил)
Свойства
  • Присоединения: 1/4 " NPT
  • Рабочее давление: 10,3 бар
  • Среда: Паровая и жидкая фаза
  • Количество циклов: 20 млн
  • Температура:-23°С до + 95°С
  • Питание: 17-24В 160 мА



Электромагнитный клапан конструктивно исполнен для применения во взрывоопасных зонах, агрессивных средах, стойкий к механическим нагрузкам, предназначен для работы, как с паровой, так и жидкой фазой СУГ

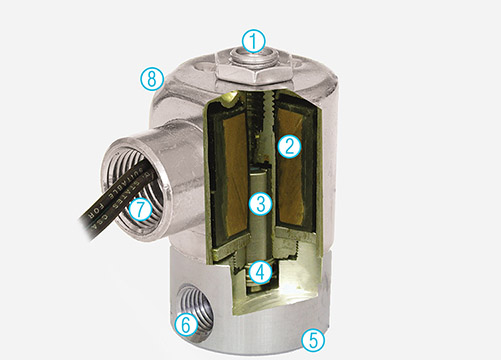

Описание электромагнитного клапана

  • 1. В данной версии клапана используется универсальный порт для подключения к трубчатой магистрали, вентилирования системы и сервисной очистки внутренней камеры от загрязнений
  • 2. Эпоксидное покрытие способствует сопротивлению к высоким температурам и дает качественную герметизацию элементов
  • 3. За счет применения ферримагнитного штока клапана, количество рабочих циклов клапана увеличивается до 20-ти миллионов
  • 4. За счет качественного уплотнения на окончании штока, вероятность разгерметизации клапана крайне мала, что, в свою очередь, дает возможность выдерживать высокое давление
  • 5. В клапанах серии Е используется сталь марки 316. Данная марка стали является крайне износостойкой и долговечной
  • 6. В данной серии клапанов применяется стандарт подключения ¼", что, способствует легкости монтажа
  • 7. Для герметизации системы клапана применяется фланцевый вывод для подключения проводки диаметром ½"
  • 8. Данный клапан предназначен для использования в широком спектре, как в агрессивных средах жидкостей и газов, так и при отсутствии среды как таковой


Схема клапана



  • 1. Адаптивный порт «С», -H для 1/4 NPT, -H2 для 1/8”NPT
  • 2. Провода питания, 24” (61 cm) COIL LEADS #18AWG WIRE
  • 3. Подключение кабелепровода, 1/2”NPT. CONDUIT CONNECTION
  • 4. (НЕОБЯЗАТЕЛЬНО) Кнопка ручного управления
  • 5. Порт «В» 1/8 или 1/4” NPT
  • 6. Провод заземления, 24” (61 cm) GROUND LEAD (GREEN)
  • 7. Монтажные отверстия, #10 - 32 UNF - 2B, x .31 THREAD DEPTH (2 MOUNTING HOLES)
  • 8. Порт «А» 1/8 или 1/4” NPT
